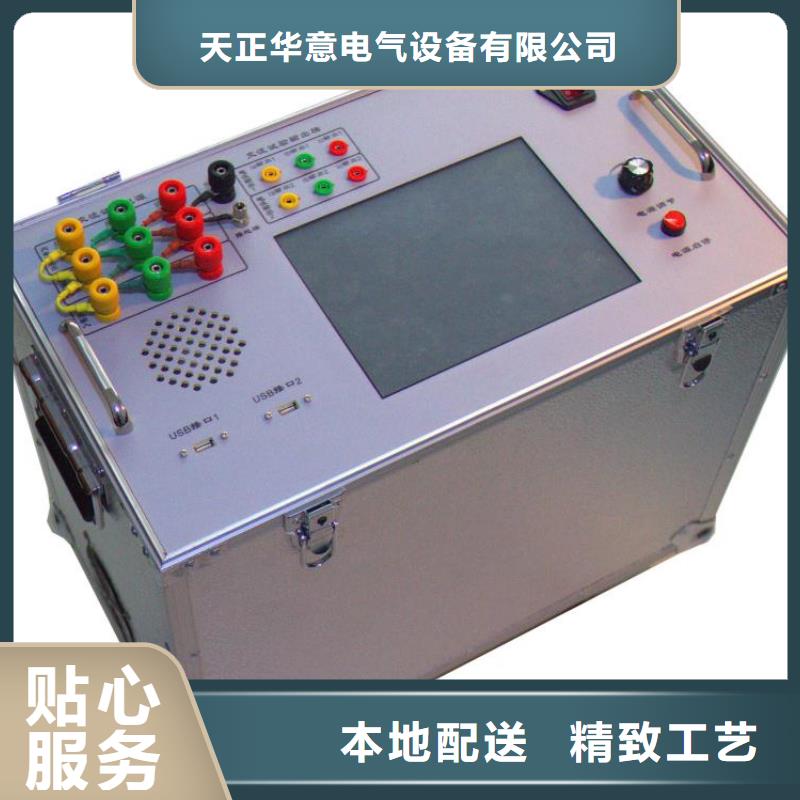

南通变压器有载开关测试仪 交直流法检测变压器有载开关技术已成熟本产品主要用于开关带绕组状态下，在变电站现场检测变压器有载分接开关的过度波形，开关的电压等级范围是10kV～500kV，测试接线不受变压器绕组结线方式的限制，适应于各种结线组别的三相、单相变压器、电抗器等有载分接开关动作过度波形的测试。本产品使用单相220V电源作为工作电源，将单相电源变换为三相可调试验用电源，将试验电源加到变压器高压侧套管上，启动有载开关切换，本产品能将变压器有载开关带绕组状态下动作过程交流波形录制保存下来，通过观察分析开关切换过程中开关各触点的交流波形，能准确判断出变压器有载开关是否存在过渡电阻断线、触头接触不良、过渡电阻桥接时间超规程要求等设备的隐性缺陷。本产品设计采用成熟的现代计算机技术、高速采集数据信息处理技术将交流测试技术应用于分接开关现场试验中，采用高速采集数据技术（采集速度达200 k/s/通道以上）对开关过度波形连续采集存储，在开关带绕组状态下能准确捕捉到开关动作过程中所产生的瞬变点（不做滤波处理），测试出的开关过度波形是真实的，通过分析真实的开关过度波形，对波形的解析结果是 性的，不存在无法判读等技术争议问题。交流法测试接线不受变压器绕组结线方式的限制，解决了长期以来在现场采用直流方法试验存在的问题。使用《交直流参数变压器有载开关现场检测装置》在现场测试已积累了丰富的经验，并已获取了多台开关实测事例。《交直流参数变压器有载开关现场检测装置》将成为现场常规测试设备，已得到推广应用。

南通#变压器有载分接开关交直流测试仪#货比三家
南通变压器有载开关测试仪直流试验测试操作流程5.4.1测试前设置相关参数测试流程与交流测试方法相同，可参考5.3.1.5.4.2测试操作流程首先将“信息设置”中“AD配置”的“输入信号”选择为“直流输入”，如图。然后将“采样频率”修改为10K后，点击“应用”后点击“确认”。现在仪器就进入了直流测试模式。直流测试模式，测试前不用再去设置“阀值设定”，和调节仪器的内部电源。其他测试流程同交流测试模式的测试方法相同，测试流程首先按下“电源启停”按钮后，点击“测试”进入静态电阻测量界面，等待三相静态电阻趋于稳定平衡并缓冲区显示数据缓存后，点击“准备触发”即可切换有载分接开关完成测试。可参照说明书5.3.2。5.4.3直流档位选择本设备直流档位分为“0.3A”和”1.0A”两个档位，目前0.3A档的测试量程是0-40Ω1.0A档是0-20Ω（电阻量程可根据要求定制调整）。软件操作如图所示，在“辅助选项”中，在测试前点击“直流档位”操作按钮，即可切换直流档位。

南通#变压器有载分接开关交直流测试仪#货比三家
南通变压器有载开关测试仪低电压短路阻抗测量是变压器常规试验项目中的基本项目，通过比较变压器受到短路电流的冲击前后测得的短路阻抗值，可以初步估计绕组变形程度。低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。型变压器短路阻抗测试仪是我公司研制的用于现场和试验室条件下对变压器进行低电压短路阻抗测量的仪器，该仪器体积小，重量轻。仪器内部采用电压电流同步交流采样及数字信号处理技术，测量数据准确。对于三相变压器，仪器可采用三相同时测试和分相测试的方法对变压器进行测试：三相同时测试采用三相电源，可直接测量出三相参数；分相测试采用单相电源，依次测量对应相后，自动折算出三相参数。对于单相变压器，仪器具有单相变压器测试功能，可直接测试其阻抗参数。

南通#变压器有载分接开关交直流测试仪#货比三家
南通变压器有载开关测试仪变压器短路阻抗、空载、负载、零序阻抗测试及菜单操作方法： (一)接好测试线，打开仪器电源后，显示界面如图二：图二(二)等待3秒进入主菜单界面如图三：图三(三) 按“选择”键或“↑” “↓”键选择菜单项，按“确认”键进入所选菜单1、短路阻抗的测量在主菜单界面，选择“短路阻抗”后按“确认”键进入短路阻抗菜单选择界面，如图四：图四在此界面下按“选择”键或“↑” “↓”键选择菜单项，按“确认”键进入1)三相测试①三相测试是采用三相法直接测量变压器三相短路阻抗参数，在短路阻抗测量界面下选择“1、三相测试”，按“确认”键进入短路阻抗参数设置界面，如图五图五参数说明：额定容量： 是指被测变压器的额定容量。分接电压： 是指被测变压器当前分接位置的额定电压。 在参数设置界面输入相关参数后按“确认”键，即可进入测量界面

南通#变压器有载分接开关交直流测试仪#货比三家
南通变压器有载开关测试仪主要技术指标：1. 基本测量精度： 电压、电流 ±（读数×0.2%+2字）功率 (0.2≤cosφ≤1) ±（读数×1.0% +2字） 2．电压测量范围： AC 50V ～850V3. 电流测量范围： AC 0.5A～100A4. 工 作 温 度： -10℃～40℃ 5. 存 储 温 度： -20℃～50℃5. 环 境 湿 度： 10%～85% 6. 外 形 尺 寸: 395×295×175mm7. 重 量: 5kg(不包括测试线)四 、面板及各键功能介绍:1. 测试仪面板布局见图一：图一2. 各键功能如下：1） 选择键：在菜单选择状态下用来选择测试项；在参数输入状态下用来改变输入项。分相测量中，“选择”键用于选择加压绕组。 2） “↑” “↓”键：在参数输入状态用来改变数值大小。3） “←” “→”键：在参数输入状态和时间校正状态下用来改变输入参数位；在分相测试状态用来显示三相折算结果。在读取记录状态用来选择记录。 4） 确认键：在菜单选择状态和参数设置状态用于确认选择并进入下一界面；在测量状态锁屏；在单相测量状态除锁屏外还记录当前显示电压、电流和功率等相关数据。5） 返回键：按“返回”键退出当前界面。6） 存储键：在测量状态下存储当前的测试结果及相关信息。7） 打印键：在测量状态下打印显示屏显示数据；在浏览界面打印浏览的数据。 8） 取消键：在测试状态，按“取消”键，退出锁屏状态重新测试。9） 复位键：按“复位”键，仪器恢复到初始上电状态。10）开 关：仪器工作电源开关。 11）U 盘：U盘接口。12）RS232：通讯接口（厂家升级用）。13）各接线端子：用于连接测试线（具体接线使用见后面接线方法）。14）端子：仪器接地端子。 15）打印机：用于打印各种测试数据。16）液晶屏：显示测试状态和测试数据。
